ما هو شاحن الطاقة التيار المتناوب/التيار المستمر وكيفية اختياره؟

تعريف شاحن طاقة التيار المتناوب/التيار المستمر

شاحن طاقة تيار متناوب/تيار مستمر هو جهازٌ يحوّل التيار المتناوب القادم من منفذ الحائط إلى تيار مستمر منظمٍ، مناسبٍ لتشغيل أو شحن الأجهزة الإلكترونية. وفي معظم محولات التحويل الحديثة ذات الوضعية التبديلية، يُفلتر التيار المتناوب الداخل أولاً ثم يُصحَّح، ثم يُحوَّل بواسطة تبديل عالي التردد ويُعزل عبر محول كهربائي، وعادةً ما يكون نطاق الجهد الداخل 100–240 فولت، ليُنتج مستوىً أقل من التيار المتناوب مناسبًا للجهد المطلوب عند الخرج. وبعد ذلك، يحوّل مرحلة التصحيح — التي تستخدم دايودات أو ترانزستورات MOSFET متزامنة — هذه الموجة المتناوبة إلى إشارة تيار مستمر نابضة أحادية الاتجاه. وتقوم مكثفات الترشيح بتسطيح التموج الناتج، بينما تحافظ مرحلة التنظيم على استقرار جهد الخرج عند القيمة المحددة، بغض النظر عن التغيرات في جهد الدخل أو تيار الحمل. وتظهر هذه البنية الأساسية في محولات التحويل التي تتراوح سعاتها بين شواحن USB الصغيرة بقدرة 5 واط، ووحدات سطح المكتب الصناعية الأكبر بقدرة 420 واط. وبفهم هذه المراحل الداخلية، يستطيع المشترون تقييم الأسباب التي تجعل محولَيْ تحويلٍ ذوي مواصفات خرج متطابقة قد يختلفان اختلافًا كبيرًا من حيث الموثوقية والكفاءة وأداء الضوضاء الكهرومغناطيسية.

مواصفات الإدخال والتوافق العالمي

المعلَّمة الأولى التي يجب التحقق منها في اختيار شواحن الطاقة للتيار المتردد والمستمر هي نطاق جهد الإدخال. ويُوصف الشاحن الذي يحمل تصنيفًا لجهد إدخال يتراوح بين 100 و240 فولت تيار متناوب عند تردد 50/60 هرتز بأنه شاحن بتصميم إدخال عالمي، ويمكنه التشغيل في أي دولة تقريبًا باستخدام محول توصيل فقط، دون الحاجة إلى محول جهد. ويتم تحقيق ذلك من خلال هيكلية مصدر طاقة يعمل بالتبديل (SMPS) التي تستخدم تعديل عرض النبضات (PWM) لتنظيم الجهد الناتج عبر نطاق واسع من جهود الإدخال. وبعض الشواحن الأقل تكلفة مصمَّمة لجهد إدخال واحد فقط، مثل 110 فولت تيار متناوب للولايات المتحدة الأمريكية وكندا، أو 220 فولت تيار متناوب لأوروبا، وسوف تتعرض للتلف أو تشكِّل خطرًا أمنيًّا إذا وُصِلت بشبكة التغذية الرئيسية غير المناسبة. ولتوزيع المنتجات دوليًّا، يُعد تصميم الإدخال العالمي شرطًا عمليًّا يبسِّط إدارة المخزون ويقلل من احتمال حدوث أعطال ميدانية ناجمة عن تطبيق جهد غير صحيح.

معالمات الإخراج ومطابقة الحمل

منتجات دقيقة اختيار شواحن الطاقة للتيار المتردد والمستمر يتطلب مطابقة ثلاثة معايير خرج مع الجهاز المستهدف: الجهد، والتيار، وقطبية الموصل. ويجب أن يتطابق جهد الخرج مع جهد الإدخال المُصنّف للجهاز ضمن هامش التسامح المحدّد من قِبل الشركة المصنعة، والذي يكون عادةً ±5٪. وقد يؤدي استخدام شاحن بجهد أعلى من القيمة المحددة إلى تلف دائم في دائرة إدارة الطاقة الخاصة بالجهاز، بينما قد يتسبب الجهد الأدنى في تشغيل غير منتظم أو منع الجهاز من التشغيل تمامًا. ويجب أن يكون تصنيف التيار للمُشحِن مساويًا لسعة سحب التيار القصوى للجهاز أو يفوقها. ويعتبر التصنيف الأعلى للتيار آمنًا لأن الجهاز يستهلك فقط الكمية التي يحتاجها، أما التصنيف الأدنى فقد يؤدي إلى ارتفاع درجة حرارة المشحِن وانقطاعه المحتمل. وتشير قطبية الموصل إلى ما إذا كانت الدبوس المركزي في موصل البرميل موجبًا أم سالبًا بالنسبة للغلاف الخارجي. وتُعد القطبية الموجبة في المركز أكثر الاتفاقيات شيوعًا في الإلكترونيات الاستهلاكية، بينما توجد تكوينات ذات قطبية سالبة في المركز في بعض أجهزة الموسيقى والأجهزة الصناعية المتخصصة. وقد يؤدي عكس القطبية إلى تدمير الجهاز فورًا، مما يجعل هذا المعيار عنصر اختيارٍ حاسمٍ غالبًا ما يُهمَل.

معايير الكفاءة وتأثيرها العملي

الكفاءة عامل تميّز رئيسي في اختيار شواحن الطاقة للتيار المتردد والمستمر ، وبخاصة في التطبيقات التي يعمل فيها الشاحن باستمرار أو في البيئات ذات التهوية المحدودة. وتحدد متطلبات وزارة الطاقة الأمريكية من المستوى السادس (Level VI) الحد الأدنى لكفاءة مصادر الطاقة الخارجية الخاضعة للتنظيم، وكذلك الحد الأقصى لاستهلاك الطاقة في حالة عدم التحميل. ويعتمد الامتثال على فئة مصدر الطاقة الخارجي (EPS)، وقدرته الإخراجية، وأسلوب الاختبار، كما يفرض حدًّا أدنى لكفاءة متوسطة تتغير حسب القدرة الإخراجية والجهد. فعلى سبيل المثال، يتطلب المستوى السادس لكفاءة محول نموذجي بقدرة 36 واط كفاءة متوسطة تبلغ نحو 87% عند نقاط التحميل 25% و50% و75% و100%. وتفرض لوائح الاتحاد الأوروبي بموجب توجيه ErP متطلبات مماثلة. وبالفعل، فإن المحولات المتوافقة مع هذه المعايير لا تستهلك طاقة كهربائية أقل فحسب، بل وتُنتج أيضًا حرارةً زائدةً أقل، ما يطيل عمر المكونات ويقلل من متطلبات التبريد في التثبيتات المغلقة. وعند مقارنة المحولات، فإن طلب منحنى الكفاءة عبر نطاق التحميل يوفّر رؤيةً أعمق من مجرد رقم كفاءة وحيد، إذ تحقق بعض التصاميم كفاءة قصوى عالية، لكنها تؤدي أداءً ضعيفًا عند التحميل الخفيف، الذي تقضي فيه العديد من الأجهزة معظم وقت تشغيلها.

الشهادات كمؤشرات على الجودة والسلامة

يُعَدّ حافظة الشهادات الشاملة واحدة من أقوى الإشارات في اختيار شواحن الطاقة للتيار المتردد والمستمر . وتُمنح الشهادات من قِبل مختبرات الاختبار المستقلة بعد تقييمٍ دقيقٍ للسلامة الكهربائية، والتوافق الكهرومغناطيسي، وفي بعض الحالات كفاءة استهلاك الطاقة. ومن أبرز الشهادات: UL وETL للسوق الأمريكية الشمالية، وCE-LVD وCE-EMC للاتحاد الأوروبي، وGS لألمانيا، وUKCA للمملكة المتحدة، وPSE لليابان، وSAA وRCM لأستراليا ونيوزيلندا، وKC لكوريا، وPSB لسنغافورة، وBIS للهند. ويُظهر المصنع الذي يحتفظ بشهادات نشطة عبر مناطق متعددة استثمارًا منهجيًّا في البنية التحتية للامتثال. وعلى المشترين أن يدركوا أن وجود علامات الشهادة المطبوعة على ملصق المنتج لا يُعتبر دليلًا كافيًا على الامتثال؛ بل إن طلب تقارير الاختبار والشهادات المقابلة من مختبر معتمد يوفّر ضمانًا يمكن التحقق منه.

سيناريو الشراء: تقييم قدرة المورد

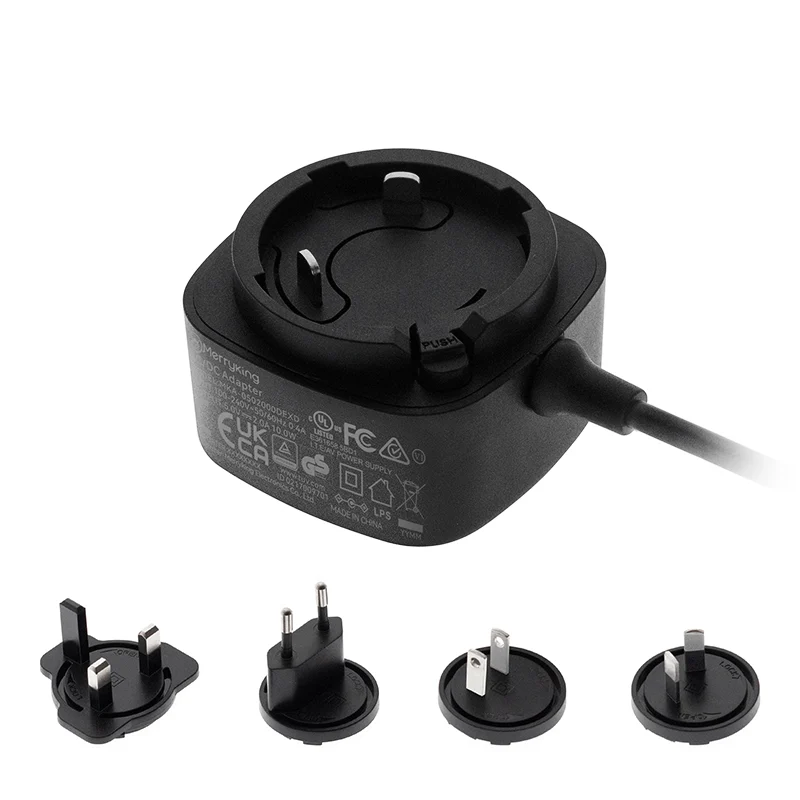

كانت فرقة المشتريات في شركة أوروبية متخصصة في أجهزة إنترنت الأشياء (IoT) بحاجة إلى توريد شواحن كهربائية من التيار المتناوب إلى التيار المستمر لوحدة مركزية ذكية جديدة للمنازل الذكية، والتي ستُشحن إلى ١٥ دولة. وكان الشرط الأولي هو محول بجهد ١٢ فولت وتيار ٢ أمبير مع قابضات قابلة للتبديل لتلبية متطلبات أسواق الاتحاد الأوروبي والمملكة المتحدة والولايات المتحدة وأستراليا. وقامت الفرقة باختيار ثلاثة موردين ضمن القائمة المختصرة استنادًا إلى سعر الوحدة، لكن بعد تقييم أعمق، تبيّن أن موردًا واحدًا فقط قادر على توفير حزمة اعتمادات كاملة تشمل شهادات CE-LVD وCE-EMC وUKCA وFCC وSAA وRCM في آنٍ واحد لنفس التصميم الأساسي للمحول. أما المورِّدان الآخران، فقد كانت شهاداتهما تغطي فقط جزءًا من الأسواق المستهدفة، أو كانت شهاداته منتهية الصلاحية أو لم تُجدَّد. كما قدّم المورد الفائز تقارير اختبار طرف ثالث للاضطرابات الكهرومغناطيسية (EMC) توضح أن الهوامش الخاصة بالإشعاعات المُوصَّلة والمُنبعثة تقلّ عن الحدود التنظيمية بمقدار ٦ ديسيبل أو أكثر، ما منح شركة إنترنت الأشياء الثقة في أن المحول لن يتداخل مع إشارات واي فاي وزيج بي (Zigbee) الخاصة بوحدة المركزية. ويوضّح هذا السيناريو أن اختيار شواحن الطاقة للتيار المتردد والمستمر يعتمد بشكلٍ حصري على ورقات المواصفات، بينما يتجاهل سعر الوحدة العوامل الحرجة المتعلقة بالامتثال التي تؤثر على الوقت اللازم لإدخال المنتج إلى السوق والموثوقية في الاستخدام الميداني.

الاختيار بناءً على بيئة التطبيق

يجب أن تكون المتطلبات الفيزيائية والبيئية للتطبيق هي الدليلَ الذي يُستند إليه اختيار شواحن الطاقة للتيار المتردد والمستمر بالنسبة للأجهزة الإلكترونية الاستهلاكية الداخلية في البيئات الخاضعة للتحكم المناخي، يُعتبر محول الحائط القياسي المُثبت على الحائط مع غلاف بلاستيكي كافياً عادةً. أما في البيئات الصناعية، فقد تتطلب أجهزة الشحن غلافاً معدنياً ونطاقاً أوسع لدرجات حرارة التشغيل يتراوح بين ٢٠- و٦٠+ درجة مئوية، بالإضافة إلى حماية من الغبار والرطوبة. وتفرض التطبيقات الطبية متطلبات إضافية تشمل تيار تسرب منخفض، عادةً أقل من ١٠٠ مايكروأمبير، والامتثال لمعايير IEC 60601 الخاصة بالسلامة الكهربائية في بيئات رعاية المرضى. أما بالنسبة للمعدات الخارجية أو المركّبة على المركبات، فتصبح مقاومة الصدمات والاهتزازات أمراً ذا صلة. ويؤدي مطابقة تصنيفات أجهزة الشحن البيئية مع ظروف النشر الفعلية إلى منع الأعطال المبكرة والحالات الخطيرة المتعلقة بالسلامة التي قد تُلحق الضرر بالمعدات وسمعة العلامة التجارية على حد سواء.
